PV Cable 光伏電纜
PV Cable 光伏電纜
認證
EN 50618:2014
證書號碼：R 50498729
IEC 62930:2017
證書號碼：R 50498740
應用
本公司產品為單芯電纜，適用於最高允許1.8kV(芯線對芯線、非接地系 統)直流電壓， 使用於太陽能發電系 統中DC 側， 電纜運行的環境溫度最高90℃。
標示
電纜表面每隔≦ 1000mm以白色油墨標印，例： TUV EN 50618/2014 PV CABLE H1Z2Z2-K L.H.CABLE 1 X 6mm2 DC 1500V R 50498729

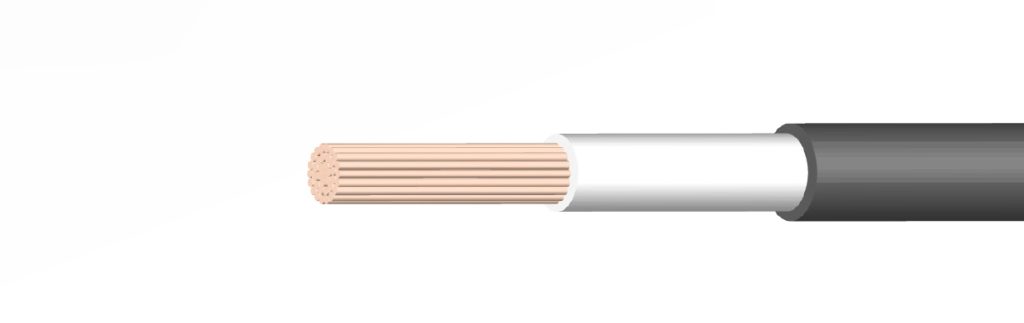

電纜結構
規格
尚有資料，請向右滑動
| 導體規格（mm²） | 導體（mm） | 電纜外徑（mm） | 導體電阻（mΩ/m） | 重量（kg/km） |
|---|---|---|---|---|
| 2.5 | 2.05 | 5.9 | 8.21 | 48.0 |
| 4.0 | 2.6 | 6.1 | 5.09 | 65.0 |
| ※ 4.0 | 2.5 | 5.5 | 5.08 | 63.0 |
| 6.0 | 3.10 | 7.4 | 3.39 | 85.0 |
| 10.0 | 4.10 | 8.8 | 1.95 | 132 |
| 35.0 | 7.70 | 14.0 | 0.56 | 415 |
| 50.0 | 9.70 | 16.3 | 0.39 | 585 |
| 95.0 | 14.47 | 20.8 | 0.21 | 1010 |
電纜特性
尚有資料，請向右滑動
| 項次 | 說明 | |
|---|---|---|
| 額定電壓 | AC 1.0KV / DC 1.5KV | |
| 截面積 | 2.5mm² ～ 95mm² | |
| 耐電壓 | kV / min | 6.5 / 5 kV / min |
| 絕緣電阻 | MΩ-km | @20°C 220 MΩ-km / @90°C 0.22 MΩ-km |
| 老化前 | 伸長率 ≥125% 抗張強度 ≥8 N/mm² |
絕緣：220% / 外被：190% 絕緣：12 / 外被：11.2 |
| 老化後 | 伸長率 ±30% 抗張強度 ±30% |
絕緣：10% / 外被：-8% 絕緣：2% / 外被：6% |
| 熱延伸 | 250°C ±3°C , 15min 20N/cm² , ≤100% |
絕緣：40% / 外被：25% |
| 燃燒實驗 | EN60332-1-2 | PASS |
| 低溫彎曲 | EN60811-504 -40°C 16h | 不開裂 |
| PH 值 | ≥4.3 | 6.1 |
